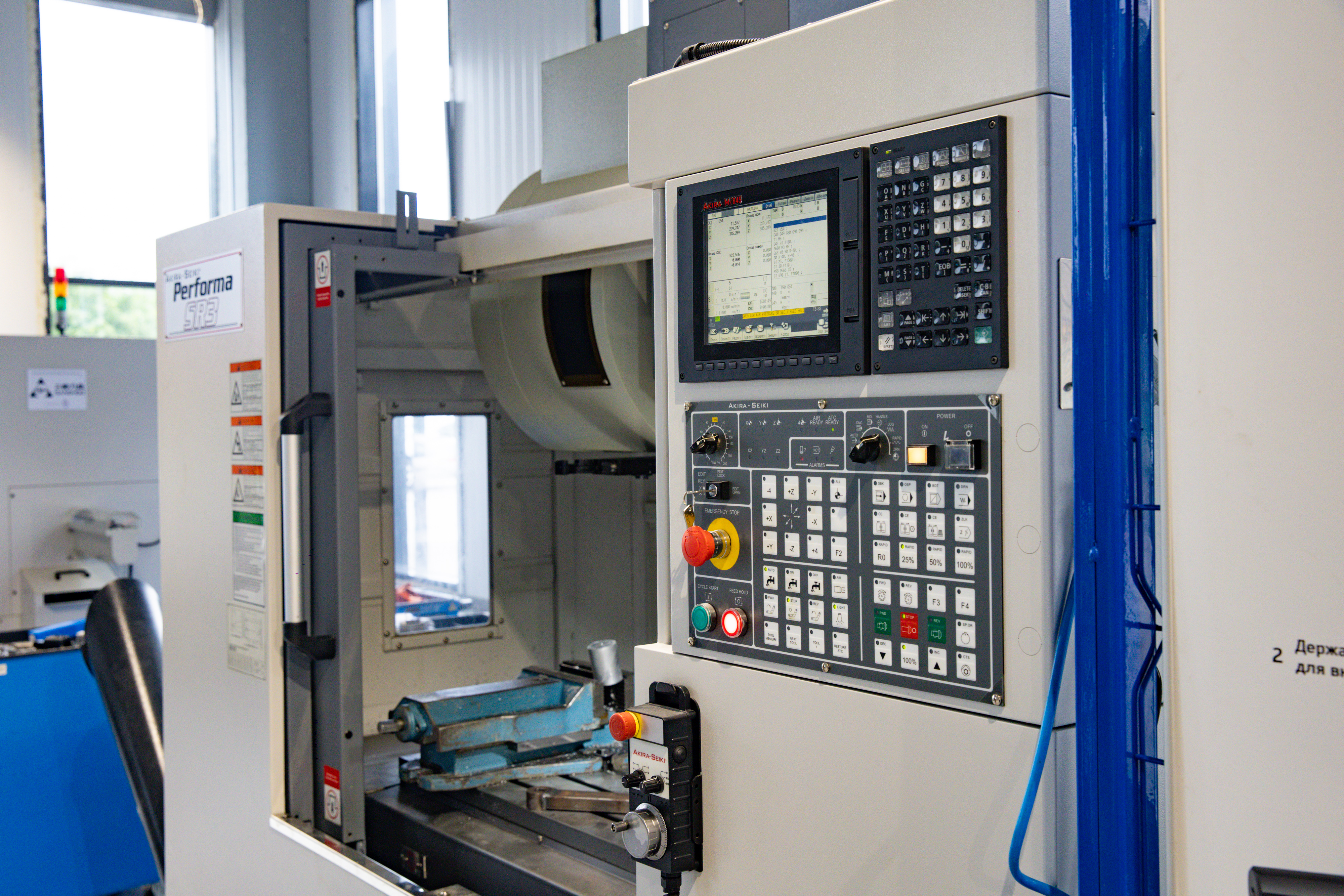

Фрезерный станок с ЧПУ

Принцип работы фрезерного станка с ЧПУ

Фрезерный ЧПУ работает по заданной программе, которая управляет перемещением шпинделя с фрезой по трем (или более) осям:

• X — горизонтальное движение (влево-вправо),

• Y — продольное движение (вперед-назад),

• Z — вертикальное движение (вверх-вниз).

Современные станки могут иметь дополнительные оси (A, B, C), что позволяет выполнять более сложные операции, например, 5-осевую обработку.

Основные этапы работы:

1. Создание 3D-модели (в CAD-программах, например, AutoCAD, Fusion 360).

2. Генерация управляющей программы (CAM-системы переводят модель в G-код).

3. Загрузка программы в ЧПУ и настройка станка.

4. Обработка заготовки — фреза снимает слои материала, формируя нужную деталь.

Виды фрезерных станков с ЧПУ

1. По конструкции:

• Консольные — подвижный стол, шпиндель зафиксирован.

• Портальные — шпиндель перемещается по порталу, подходит для крупных деталей.

• Настольные — компактные модели для хобби и мелкосерийного производства.

2. По обрабатываемому материалу:

• Металлообрабатывающие — мощные, с жесткой конструкцией.

• Деревообрабатывающие — высокая скорость, но меньшая точность.

• Универсальные — работают с разными материалами.

3. По количеству осей:

• 3-осевые (базовые, для плоских и простых объемных деталей).

• 4-осевые (добавляется вращение заготовки).

• 5-осевые (сложная объемная обработка без переустановки детали).

Преимущества фрезерных ЧПУ

• Высокая точность (до 0,01 мм).

• Автоматизация — минимум ручного труда.

• Повторяемость — идентичные детали в серии.

• Гибкость — быстрая переналадка под новые задачи.

• Машиностроение (детали двигателей, корпусов).

• Авиация и космос (лопатки турбин, элементы обшивки).

• Стоматология (протезы, коронки).

• Реклама и дизайн (объемные буквы, декор).

• Мебельное производство (фасады, резные элементы).
