Измерение вылета инструмента на станках с ЧПУ: подробное руководство

5 декабря 2025

// Статьи

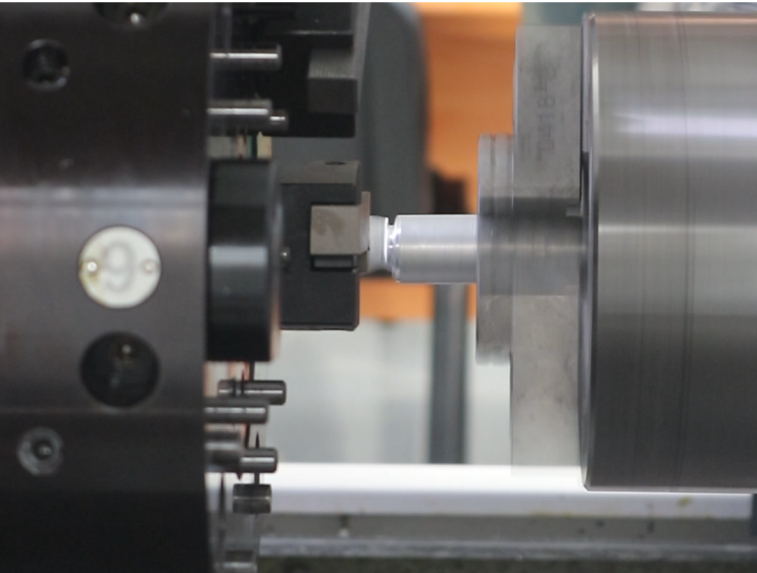

Если ваш токарный станок оснащён датчиками измерения инструмента, то ниже рассказываем о двух популярных примерах работы таких датчиков на станках ЧПУ.

1 пример. Пошаговое измерение вылета инструмента:

1)Переведите датчик в рабочее положение.
Установите или откиньте измерительный датчик.
2)Включите режим ≪TOOL MEASSURE≫.
Если кнопки нет на пульте, активируйте его через панель оператора.
3)Вызовите инструмент в режим ≪JOG≫, ≪HANDLE≫ или ≪MDI≫.
4)Подведите инструмент к датчику на 5–10 мм.
5)Выполните касание.
Скорость должна соответствовать скорости калибровки.
В момент касания лампа на датчике загорается, движение блокируется, а значение автоматически записывается в таблицу ≪OFFSET / GEOMETRY≫.
6)Повторите касание для второй оси.
7)Проведите процедуру для всех инструментов.
8)Отключите режим ≪TOOL MEASSURE≫.
9)Закройте или снимите датчик.

После завершения измерений остаётся привязать программную систему координат выбранным инструментом. При выпуске нового изделия обычно корректируется только координата Z.

2 пример. Измерение инструмента рукой RENISHAW:

Для более глубокой практики рассмотрим, как выполняется измерение вылета на станках, оснащённых измерительной рукой RENISHAW - одной из самых популярных систем на современном металлообрабатывающем оборудовании.
Рука RENISHAW работает автоматически, что повышает точность привязки и снижает вероятность ошибок.
КАРТИНКУ

Команды управления рукой RENISHAW:
M25 — вывести измерительную руку.
M26 — вернуть её в парковочную позицию.

Готовый цикл привязки инструмента по датчику RENISHAW
Чтобы выполнить автоматическую привязку инструмента по одной стороне измерительного квадрата, применяется цикл:
G65 P9011 H2 T2

Расшифровка параметров:
N — номер стороны квадрата датчика,
T — номер инструмента (корректора), куда будет записан результат.

Такой цикл значительно ускоряет работу наладчика и помогает поддерживать стабильное качество обработки. Освоение подобных процедур входит в программы обучения операторов и наладчиков ЧПУ, в том числе при изучении FANUC, SIEMENS, HNC и GSK.
