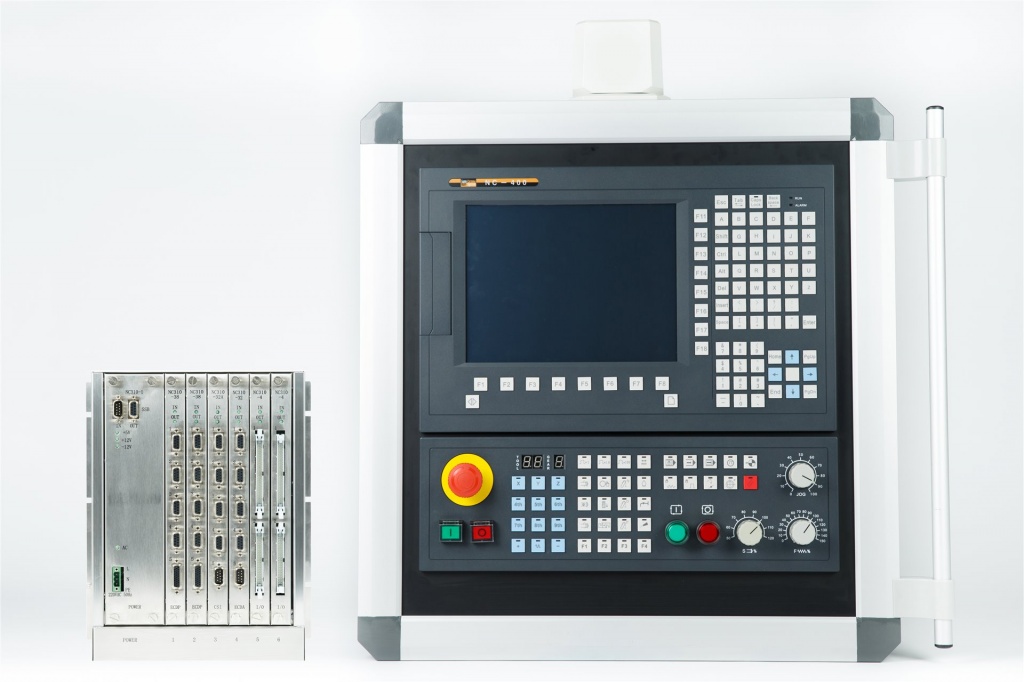

Устройство ЧПУ модели NC-400/2-4/4ec/20 производства Балт-Систем представляет собой распределенное устройство ЧПУ на 4 управляемые оси (включая шпиндель), имеет 96 входа и 64 выхода. Данная комплектация УЧПУ предназначена для работы со следящими электроприводами подач и главного движения (с обратной связью), управляемыми по входу аналоговым напряжением +10В. В качестве датчиков обратной предусмотрено использование преобразователей линейных/угловых перемещений фотоэлектрического типа (энкодеров) с напряжением питания +5В (тип выходного сигнала – прямоугольные импульсы TTL), предусмотрен канал для подключения датчика касания имеющего выход НРК/TTL/HTL.
NC-400 имеет обновленный удобный пользовательский интерфейс, построенный на так называемой «оконной» версии. На NC-400, как и на всех остальных моделях ЧПУ «Балт-Систем», установлено новейшее бесплатно обновляемое программное обеспечение, включающее последние разработки, а именно:
— файловый менеджер;
— встроенный отладчик (Debug) в ПрО УЧПУ;
— редактор форматных файлов и системных файлов корректоров, начальных точек и файлов срока службы инструмента;
— календарный план ТО и ППР в УЧПУ;
— сканер QR-кодов для запуска программ и внесения изменений коррекций инструмента.
УЧПУ серии NC-400 позволяет обслуживать до 16 координатных осей управляемого оборудования, включая шпиндель. Шаг наращивания осей равен 2, что соответствует числу осей в модуле ECDA NC-310-33 (в модуле ECDA NC-310-32 - 4 оси). Ёмкость памяти ОЗУ - SDRAM 512MB. Базовая система ввода/вывода реализована на базе BIOS фирмы PHOENIX-AWARD: AWARD 8Мbit Flash BIOS, в его состав входит диагностическая программа POST (Power On-Self-Test), которая обеспечивает самодиагностирование платы CPU. NC400 имеет следующие устройства ввода/вывода: последовательный интерфейс RS-422 (порт COM1), интерфейс Ethernet (LAN) - 10/100 Мбит/с, 2 порта USB, интерфейс Keyboad&Mouse (PS/2). Устройство имеет герметизированную кнопочную алфавитно-цифровую клавиатуру с тактильным эффектом и цветной дисплей LCD TFT (10.4”, 640х480). NC-400 представляет собой распределённое устройство, что позволяет приблизить аналоговые и дискретные входы/выходы к управляемому оборудованию. Это достигается возможностью рассредоточить периферийные модули в нескольких контейнерах БПМ. Каждый последующий БПМ подключается к предыдущему кабелем SSB. При этом должно учитываться, что количество управляемых координат и каналов дискретных входов/выходов не должно превышать значений, указанных в документации, а суммарная длина кабелей SSB не должна превышать 100 метров. Всего к УЧПУ NC-400 можно одновременно подключить до 8 БПМ.
